5-Axis CNC مشینی کے لیے گائیڈ

اب بھی پیچیدہ حصوں کے لیے 3-axis مشینی استعمال کر رہے ہیں؟ آپ ممکنہ طور پر ایک سے زیادہ سیٹ اپ، کم درستگی، اور زیادہ پیداواری وقت سے نمٹ رہے ہیں۔

جیسا کہ حصے کے ڈیزائن زیادہ پیچیدہ ہو جاتے ہیں، روایتی مشینی برقرار نہیں رہ سکتی۔

5-محور CNC مشیننگ آپ کو ایک سیٹ اپ میں متعدد سائیڈوں کو مشین بنانے کی اجازت دے کر حل کرتی ہے- درستگی کو بہتر بنا کر، وقت کو کم کر کے، اور کارکردگی کو بڑھا کر۔

اس گائیڈ میں، آپ یہ سیکھیں گے کہ یہ کیسے کام کرتا ہے، اس کے اہم فوائد، اور صحیح 5-axis حل کا انتخاب کیسے کریں۔

ایک بہتر مشینی حل کی ضرورت ہے؟ آج ہمارے CNC ماہرین سے بات کریں۔

5-Axis CNC مشینی کیا ہے؟

5-axis CNC مشینی مینوفیکچرنگ کا ایک جدید عمل ہے جہاں کاٹنے کا آلہ یا ورک پیس ایک ہی وقت میں پانچ مختلف محوروں کے ساتھ حرکت کرتا ہے۔ تین لکیری محوروں (X، Y، Z) کے علاوہ، مشین دو گردشی محور (A، B، یا C) کا بھی استعمال کرتی ہے، جس سے ٹول تقریباً کسی بھی سمت سے اس حصے تک پہنچ سکتا ہے۔

روایتی 3-axis مشینی کے برعکس، جس میں ایک حصے کے مختلف اطراف تک پہنچنے کے لیے متعدد سیٹ اپ کی ضرورت ہوتی ہے، 5-axis مشینی ایک ہی سیٹ اپ میں پیچیدہ جیومیٹریوں کو مکمل کر سکتی ہے۔ یہ نہ صرف درستگی کو بہتر بناتا ہے بلکہ مشینی وقت کو بھی نمایاں طور پر کم کرتا ہے۔

5 محور کیا ہیں؟

X، Y، Z محور - لکیری حرکتیں (بائیں/دائیں، سامنے/پیچھے، اوپر/نیچے)

A, B, C محور - لکیری محوروں کے گرد گھومنے والی حرکتیں۔

یہ مشترکہ حرکتیں کاٹنے کے دوران آلے کو جھکنے اور گھومنے کی اجازت دیتی ہیں، جس سے مشین کی پیچیدہ شکلوں، گہرے گہاوں، اور زاویہ کی خصوصیات کو آسانی سے ممکن بنایا جاتا ہے۔

5-ایکسس مشیننگ کیسے کام کرتی ہے۔

مشین کو ورک پیس کو تبدیل کرنے کے لیے روکنے کے بجائے، a5 محور CNC مشینمشینی کے دوران ٹول اینگل کو مسلسل ایڈجسٹ کرتا ہے۔

ٹول حصہ کے قریب رہتا ہے۔

کاٹنے کا زاویہ بہترین رہتا ہے۔

پیچیدہ سطحوں کو ایک ہی بار میں مشین بنایا جاتا ہے۔

اس کے نتیجے میں:

بہتر سطح ختم

اعلی جہتی درستگی

تیز تر پیداوار سائیکل

مینوفیکچررز کے لیے، اس کا مطلب ہے کم غلطیاں، کم لاگت، اور زیادہ مانگنے والے حصوں کو سنبھالنے کی صلاحیت۔

5-محور CNC مشینوں کی اقسام

تمام 5 محور مشینیں ایک جیسی نہیں ہیں۔ مشین کی ساخت اس بات کا تعین کرتی ہے کہ محور کس طرح حرکت کرتے ہیں، جو درستگی، سختی اور اطلاق کی حد کو براہ راست متاثر کرتا ہے۔ صحیح قسم کا انتخاب بہترین کارکردگی حاصل کرنے کی کلید ہے۔

ٹرونین ٹیبل کی قسم (ٹیبل-ٹیبل)

اس قسم میں گھومنے والی اور جھکاؤ والی میز کو ورک پیس کو منتقل کرنے کے لیے استعمال کیا جاتا ہے جب تک کہ تکلا ٹھیک رہتا ہے۔

اہم خصوصیات:

اعلی پوزیشننگ کی درستگی

چھوٹے سے درمیانے حصوں کے لیے بہترین استحکام

ہلکی ورک پیس کی وجہ سے تیز حرکت

کے لیے بہترین:

صحت سے متعلق اجزاء

طبی حصے

ایرو اسپیس کے چھوٹے حصے

اگر آپ کے پرزے بہت بڑے نہیں ہیں لیکن زیادہ درستگی کی ضرورت ہے، تو یہ اکثر بہترین انتخاب ہوتا ہے۔

کنڈا سر کی قسم (سر-سر)

اس کنفیگریشن میں، سپنڈل ہیڈ جھکتا اور گھومتا ہے، جبکہ ٹیبل فکس رہتا ہے۔

اہم خصوصیات:

بڑے اور بھاری ورک پیس کو ہینڈل کرتا ہے۔

آلے کی واقفیت میں زیادہ لچک

گہری گہا مشینی کے لئے بہتر ہے

کے لیے بہترین:

بڑے سانچوں

ایرو اسپیس ساختی حصے

بھاری اجزاء

مثالی ہے جب آپ کے ورک پیس بڑے ہوں یا منتقل کرنا مشکل ہو۔

ہائبرڈ کی قسم (ٹیبل + ہیڈ)

یہ ڈیزائن میز کی گردش اور تکلی کی حرکت دونوں کو یکجا کرتا ہے، لچک اور سختی کے درمیان توازن پیش کرتا ہے۔

اہم خصوصیات:

مضبوط کاٹنے کی صلاحیت

ہیوی-ڈیوٹی مشیننگ کے لیے زیادہ سختی

متوازن کارکردگی

کے لیے بہترین:

پیچیدہ سانچوں

ملٹی-چہرے کی مشیننگ

اعلی-صنعتی صنعتی حصے

ایک ورسٹائل حل جب آپ کو لچک اور طاقت دونوں کی ضرورت ہو۔

3+2 بمقابلہ مکمل 5-ایکسس مشیننگ

3+2 محور مشینی(انڈیکسڈ 5-محور) ورک پیس کو ایک مقررہ زاویہ پر رکھنے کے لیے روٹری محور کا استعمال کرتا ہے، اور پھر معیاری 3-محور حرکت کے ساتھ کٹنگ کرتا ہے۔ یہ آسان، زیادہ سرمایہ کاری مؤثر، اور ان حصوں کے لیے موزوں ہے جن کے لیے متعدد سمتوں کی ضرورت ہوتی ہے لیکن پیچیدہ سطحوں کی نہیں۔

مکمل 5 محور مشینی(مسلسل 5 محور) کاٹنے کے دوران پانچوں محوروں کو ایک ساتھ حرکت کرنے کی اجازت دیتا ہے، جس سے آلے کو ہر وقت بہترین زاویہ برقرار رکھنے کے قابل بناتا ہے۔ یہ پیچیدہ جیومیٹریوں کو زیادہ درستگی، بہتر سطح کی تکمیل، اور بہتر کارکردگی کے ساتھ مشینی کرنے کے لیے مثالی بناتا ہے۔

5-محور مشینی کی حدود اور چیلنجز

اگرچہ 5-axis CNC مشینی اہم فوائد پیش کرتی ہے، لیکن یہ ہمیشہ بہترین حل نہیں ہوتا ہے۔ اس کی حدود کو سمجھنے سے آپ کو غیر ضروری سرمایہ کاری سے بچنے اور صحیح مشینی حکمت عملی کا انتخاب کرنے میں مدد ملتی ہے۔

اعلی ابتدائی سرمایہ کاری

5-axis مشینیں معیاری 3-axis یا 4-axis مشینوں سے زیادہ مہنگی ہیں۔ خود مشین کے علاوہ، آپ کو جدید CAM سافٹ ویئر اور ہنر مند آپریٹرز کی بھی ضرورت ہے، جس سے مجموعی لاگت بڑھ جاتی ہے۔

کمپلیکس پروگرامنگ

مکمل 5 محور مشینی کے لیے پروگرامنگ بہت زیادہ پیچیدہ ہے۔ درست ٹول پاتھ تیار کرنے اور تصادم سے بچنے کے لیے اسے جدید CAM سسٹمز اور تجربہ کار انجینئرز کی ضرورت ہے۔

اعلیٰ مہارت کے تقاضے

آپریٹرز اور پروگرامرز کو مشین کائیمیٹکس، ٹولنگ، اور کاٹنے کی حکمت عملیوں کی گہری سمجھ کی ضرورت ہوتی ہے۔ مناسب تربیت کے بغیر، مہنگی غلطیاں کرنا آسان ہے۔

ہمیشہ ضروری نہیں ہے۔

ہر حصے کو 5-محور مشینی کی ضرورت نہیں ہے۔ سادہ یا کم-پیچیدگی والے حصوں کے لیے، 3 محور یا 3+2 سیٹ اپ کا استعمال اکثر زیادہ سرمایہ کاری اور موثر ہوتا ہے۔

تصادم کا خطرہ

چونکہ متعدد محور ایک ساتھ حرکت کرتے ہیں، اگر پروگرامنگ کو بہتر نہ بنایا گیا ہو تو ٹول کی مداخلت یا مشین کے تصادم کا خطرہ زیادہ ہوتا ہے۔

بحالی اور سیٹ اپ کی پیچیدگی

5-axis مشینوں میں زیادہ حرکت پذیر حصے اور زیادہ پیچیدہ ڈھانچے ہوتے ہیں، جس کا مطلب ہے:

اعلی دیکھ بھال کی ضروریات

مزید انشانکن کا کام

کچھ معاملات میں طویل سیٹ اپ کا وقت

صحیح 5-Axis CNC مشین کا انتخاب کیسے کریں۔

صحیح 5-محور CNC مشین کا انتخاب صرف وضاحتوں کے بجائے آپ کی اصل مشینی ضروریات پر منحصر ہے۔ سرمایہ کاری مؤثر فیصلہ کرنے کے لیے آپ کو متعدد عوامل پر ایک ساتھ غور کرنے کی ضرورت ہے۔

ورک پیس کی پیچیدگی: سادہ ملٹی-چہرے کے پرزے 3+2 مشیننگ کا استعمال کر سکتے ہیں، جب کہ پیچیدہ منحنی خطوط اور فریفارم سطحوں کو مکمل 5 محور کی صلاحیت کی ضرورت ہوتی ہے۔

مطلوبہ درستگی: اعلی-صنعتی صنعتیں جیسے ایرو اسپیس یا میڈیکل بہتر سختی، تھرمل استحکام، اور اختیاری لکیری پیمانوں کا مطالبہ کرتی ہیں۔

حصے کا سائز اور وزن: چھوٹے پرزے ٹرونین مشینوں کے مطابق ہوتے ہیں، جبکہ بڑے یا بھاری پرزوں کو کنڈا سر کی قسموں سے بہتر طور پر سنبھالا جاتا ہے۔

پیداوار کا حجم: لچکدار مشینیں چھوٹے بیچوں کے لیے بہترین کام کرتی ہیں، جبکہ زیادہ- والیوم کی پیداوار کے لیے آٹومیشن اور پیلیٹ سسٹم کی ضرورت پڑ سکتی ہے۔

مشین کی ترتیب: مختلف ڈھانچے (ٹرونین، کنڈا سر، ہائبرڈ) کارکردگی، سختی، اور اطلاق کی حد کو متاثر کرتے ہیں۔

کنٹرول سسٹم: ایک صارف-مضبوط CAM مطابقت اور نقلی افعال کے ساتھ دوستانہ CNC سسٹم پروگرامنگ کی دشواری کو کم کرتا ہے۔

سپلائر کی اہلیت: قابل بھروسہ سپلائر ایپلیکیشن سپورٹ، تیز تر سروس، اور مشین سے بڑھ کر-طویل مدتی قدر فراہم کرتے ہیں۔

بجٹ بمقابلہ ROI: مشین کی ابتدائی لاگت کے بجائے طویل مدتی-فائدہ کاری پر توجہ مرکوز کریں۔

Gantry 5-Axis Machining Center



ابھی رابطہ کریں۔

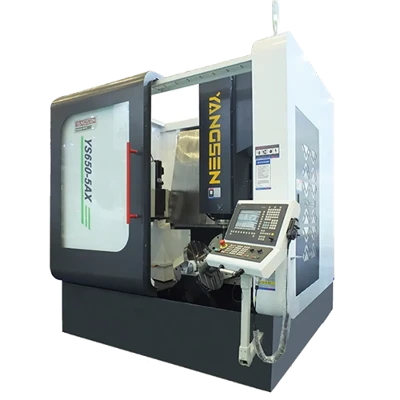

عمودی 5-محور CNC کی گھسائی کرنے والی مشین



ابھی رابطہ کریں۔



5-ایکسس ڈرل ٹیپ CNC مشین



ابھی رابطہ کریں۔





اکثر پوچھے گئے سوالات

1. 3-axis اور 5-axis CNC مشینی میں کیا فرق ہے؟

3-محور مشینی ٹول کو X، Y، اور Z سمتوں میں منتقل کرتی ہے اور اکثر ایک حصے کے مختلف اطراف تک پہنچنے کے لیے متعدد سیٹ اپ کی ضرورت ہوتی ہے. 5-محور مشینی دو گردشی محوروں کا اضافہ کرتی ہے، جس سے ٹول کو ایک سیٹ اپ میں تقریباً کسی بھی زاویے سے حصے تک پہنچنے کی اجازت ملتی ہے۔ اس سے ریپوزیشننگ کی غلطیاں کم ہوتی ہیں، درستگی بہتر ہوتی ہے، اور خاص طور پر پیچیدہ حصوں کے لیے پروڈکشن کا وقت کم ہوتا ہے۔

2. مجھے 5-axis مشیننگ کب استعمال کرنی چاہیے؟

آپ کو 5-محور مشینی پر غور کرنا چاہئے جب آپ کے حصوں میں پیچیدہ جیومیٹریاں شامل ہوں جیسے خمیدہ سطحیں، گہرے گہا، زاویہ والے سوراخ، یا زیادہ درستگی کی ضرورت ہوتی ہے۔ یہ اس وقت بھی مثالی ہے جب آپ متعدد سیٹ اپ کو کم کرنا چاہتے ہیں، سطح کی تکمیل کو بہتر بنانا چاہتے ہیں، اور درمیانے سے زیادہ قیمت والے اجزاء کے لیے مجموعی کارکردگی کو بڑھانا چاہتے ہیں۔

3. کیا 5-axis CNC مشینی لاگت کے قابل ہے؟

سادہ حصوں کے لیے، یہ ضروری نہیں ہو سکتا۔ لیکن پیچیدہ یا اعلی-پرزوں کے لیے، 5-axis مشیننگ سیٹ اپ کے وقت کو نمایاں طور پر کم کرتی ہے، سکریپ کو کم کرتی ہے، اور تھرو پٹ کو بہتر بناتی ہے۔ وقت گزرنے کے ساتھ، یہ فوائد اعلیٰ ابتدائی سرمایہ کاری کو پورا کر سکتے ہیں اور سرمایہ کاری پر بہتر منافع (ROI) فراہم کر سکتے ہیں۔

4. کون سی صنعتیں عام طور پر 5-axis مشینی استعمال کرتی ہیں؟

5-محور مشینی صنعتوں میں وسیع پیمانے پر استعمال ہوتی ہے جن کے لیے پیچیدہ اور اعلیٰ درستگی والے اجزاء کی ضرورت ہوتی ہے، جیسے ایرو اسپیس (ٹربائن بلیڈ، ساختی پرزے)، آٹوموٹیو (انجن کے اجزاء، سانچے)، میڈیکل (ایمپلانٹس، سرجیکل ٹولز)، اور مولڈ اینڈ ڈائی مینوفیکچرنگ (پیچیدہ اور سطحی مواد)۔

5. 5-axis مشیننگ کتنی درست ہے؟

5-axis مشیننگ بہت زیادہ درستگی حاصل کر سکتی ہے، اکثر سخت رواداری کے اندر، کیونکہ یہ متعدد سیٹ اپ کی ضرورت کو کم کر دیتی ہے۔ حصے کو درست رکھنے اور ٹول اینگل کو ایڈجسٹ کرنے سے، یہ سیدھ میں ہونے والی غلطیوں کو کم کرتا ہے اور کٹنگ کے مستقل حالات کو برقرار رکھتا ہے، جس سے جہتی درستگی اور سطح کے معیار دونوں میں بہتری آتی ہے۔

6. کیا 5 محور مشینیں تمام قسم کے مواد کو سنبھال سکتی ہیں؟

ہاں، 5-axis CNC مشینیں ایلومینیم، سٹیل، سٹینلیس سٹیل، ٹائٹینیم، پلاسٹک اور کمپوزٹ سمیت وسیع پیمانے پر مواد پر کارروائی کر سکتی ہیں۔ تاہم، اصل کارکردگی کا انحصار اسپنڈل پاور، ٹولنگ، کولنگ سسٹم، اور مشین کی سختی جیسے عوامل پر ہوتا ہے، لہٰذا کنفیگریشن مواد اور اطلاق سے مماثل ہونی چاہیے۔

نتیجہ

5-محور CNC مشینی اب صرف ایک اعلیٰ-اینڈ آپشن نہیں ہے-یہ پیچیدہ حصوں، سخت رواداری اور اعلی کارکردگی کے تقاضوں سے نمٹنے والے مینوفیکچررز کے لیے ایک عملی حل ہے۔ ایک ہی سیٹ اپ میں ملٹی اینگل مشیننگ کو فعال کرنے سے، یہ نمایاں طور پر درستگی کو بہتر بناتا ہے، پروڈکشن کا وقت کم کرتا ہے، اور آپ کی ورکشاپ کو جو کچھ سنبھال سکتا ہے اسے وسعت دیتا ہے۔

تاہم، کلید صرف ایک 5-محور مشین کا انتخاب نہیں ہے، بلکہ اپنی مخصوص ایپلیکیشن کے لیے صحیح ترتیب کا انتخاب کرنا ہے۔ چاہے آپ کو لاگت-موثر 3+2 مشیننگ کی ضرورت ہے یا مکمل 5 محور کی صلاحیت کا انحصار آپ کے حصے کی پیچیدگی، پیداواری اہداف، اور طویل مدتی منصوبوں پر ہے۔
